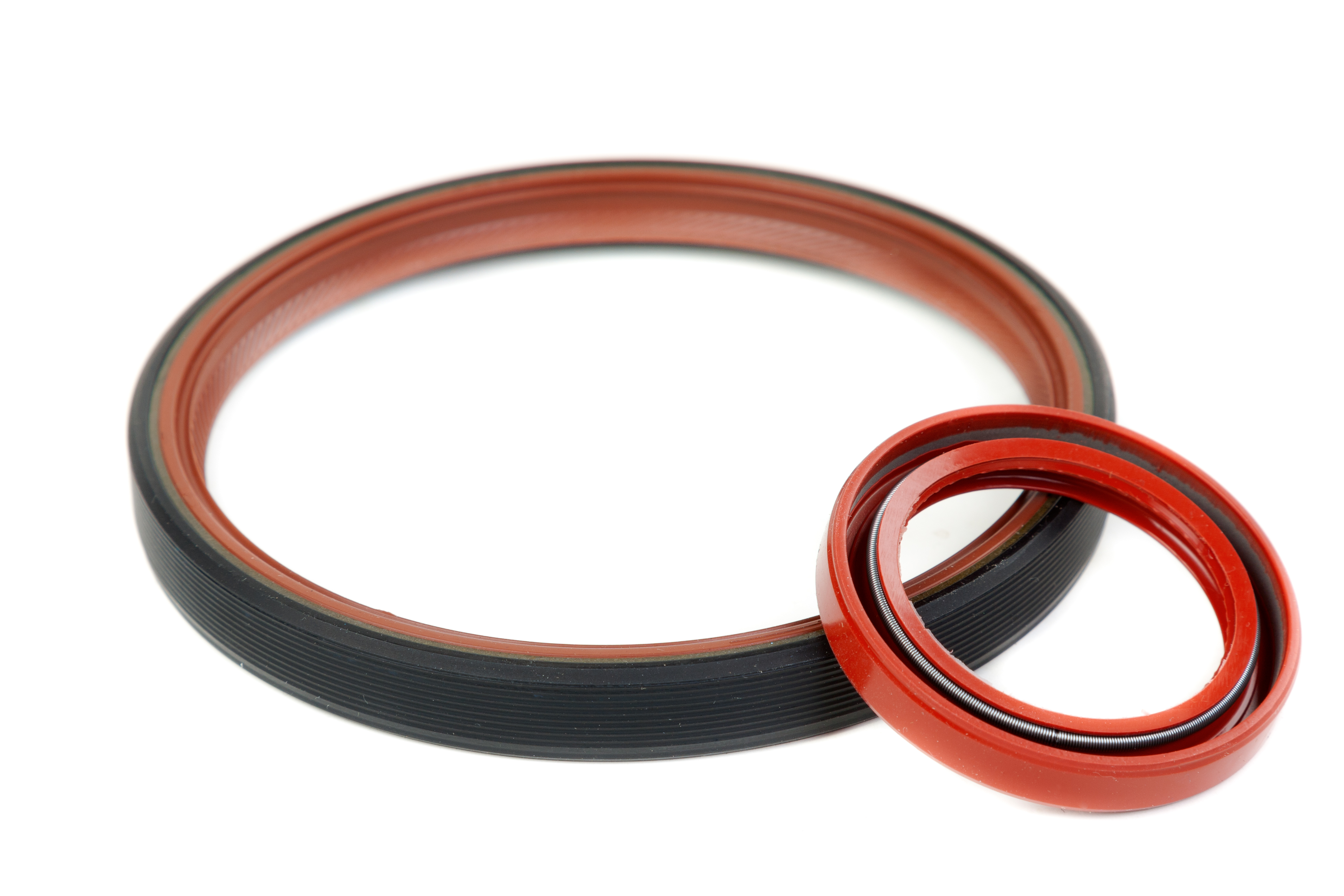

Hriadeľové tesniace krúžky - guferá

Simmerring / gufero - radiálne hriadeľové tesnenia sa nasadzujú na utesňovanie otáčajúcich sa hriadeľov, prevažne v týchto prevedeniach:
  • motory k utesneniu kľukových a vačkových hriadeľov
  • pohonné hriadele v osobných a úžitkových automobiloch
  • pohonné hriadele v poľnohospodárskych a stavebných strojoch
  • priemyslové prevodovky
  • hydroagregáty
  • práčky
  • ďalšie široké použitie v konštrukcii strojov a prístrojov

Označenie:
  • G - tesnenie s jedným tesniacim britom
  • GP - tesnenie s jedným tesniacim britom a prachovkou

Úprava
  • DL - ľavotočivé rebrovanie tesniacej plochy
  • DP - pravotočivé rebrovanie tesniacej plochy
  • V - vlnová úprava vonkajšej plochy

Druh gumy
  • NBR - tesnenie z nitrilovej gumy
  • MVQ - tesnenie zo silikónovej gumy
  • FKM - tesnenie z fluorkaučukovej gumy
  • ACM - tesnenie z akrylatovej gumy

Vysvetlivky a vlastnosti materiálov:

Označenie
Druh materiálu
Teplota
Použitie
NBR
nitrilová guma
od -40°C do 100° C
oleje, mazacie tuky, voda
ACM
akrylátová guma
od -20°C do 130° C
oleje, mazacie tuky
MVQ
silikónová guma
od -50°C do 150° C
motorové oleje
FKM
fluorkaučuková guma
od -30°C do 160° C
oleje, mazacie tuky, voda
PTFE
teflón
od -130° C do 200° C
minerálne oleje, syntetické oleje, tuky

  • BA - vonkajší plášť z elastomeru
  • UM - z čelnej strany opracovaná tesniaca hrana (najčastejšie FPM)
  • B1 - jednodielne kovové púzdro
  • B2 - kovové púzdro s vystužovacím krúžkom
  • U..X2 - z čelnej strany opracovaná tesniaca hrana (najčastejšie NBR)
  • DUO - dve pružinou zaťažené tesniace hrany
  • SL - prachovka PT - tesniaca hrana PTFE
  • X7 - drážkovaný vonkajší plášť BAB - tlakovo zaťažiteľný
  • FUD - vo forme vyrobená tesniaca hrana OF - bez pružiny
